Адресный двух и восьмизонный входной модуль ADR-712 / ADR-718

Модуль Telefire ADR-712 с двумя входами и модуль ADR-718 с восемью входами были разработаны и работают в соответствии с многочисленными стандартами. Эти входные модули взаимодействуют между адресными панелями управления Telefire и обычными детекторами, переключателями потока и другими инициирующими устройствами. ADR-712 также поддерживает устройства, требующие питания 24 В постоянного тока, такие как детекторы газа, лучевые детекторы и аспирационные детекторы.
• ADR-712 контролирует одну или две зоны обнаружения (настройка зависит от перемычки), каждая со своим собственным адресом. ADR-712 занимает один или два последовательных адреса.

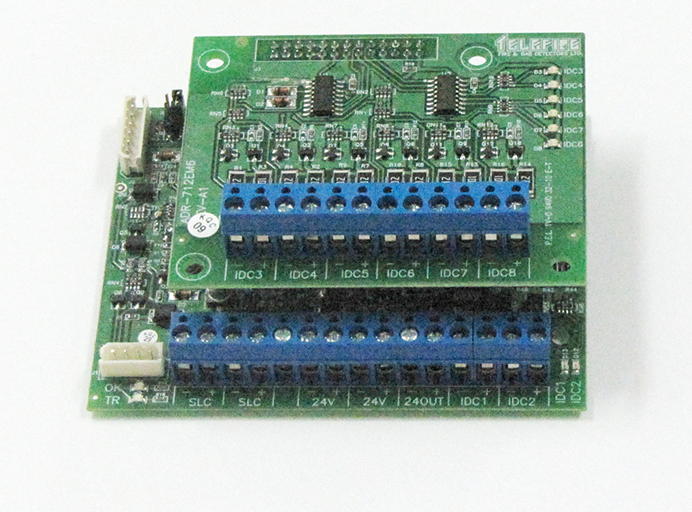

• ADR-718 — это ADR-712 с дополнительным модулем расширения ADR-712EM6. Он контролирует четыре или восемь зон обнаружения (настройка зависит от перемычки), каждая со своим собственным адресом. ADR-718 занимает восемь последовательных адресов.
Первый адрес модулей программируется в модуле с помощью программатора адресных извещателей и принадлежностей PROG-4000. Модуль будет занимать этот адрес или два; четыре; или восемь последовательных адресов в соответствии с установкой перемычки.
Входные линии контролируются на предмет короткого замыкания, обрыва цепи и перегрузки по току. Модуль также имеет выход 24 В постоянного тока, который защищен и контролируется и прерывается во время операции сброса на панели управления для сброса устройств ввода, которые включают самоблокирующуюся сигнализацию.
Модули контролируются панелью управления и связываются с ней через контур SLC и получают питание 24 В пост. тока от панели управления или адресуемого источника питания, такого как TPS-34A. Схема контура SLC гальванически изолирована от входных зон и схемы 24 В постоянного тока.
