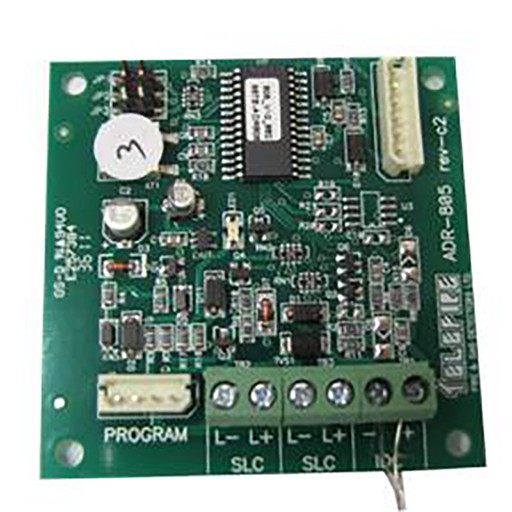

Адресно-аналоговый переключатель интерфейсного модуля ADR-805A

Входной модуль переключателя ADR-805A служит интерфейсом между ADR-3000 и незапитанным инициирующим устройством, таким как пресостат, сигнальный переключатель, переключатель клапана, переключатель потока спринклера, переключатель потока огнетушащего газа, переключатель затопления или контрольный переключатель.
Модуль питается от SLC и не требует входа 24 В постоянного тока.
Вход модуля контролируется на короткое замыкание, обрыв, тревогу и нормальное состояние. Оконечное устройство представляет собой резистор на 100 кОм.

Перемычки конфигурации позволяют выбрать режим работы без кратковременного наблюдения (т. е. короткое замыкание рассматривается как аварийный сигнал или активация) или с кратковременным контролем (т. е. сопротивление 3,9 кОм считается аварийным сигналом или активацией, а короткое замыкание считается аварийное состояние).
Модуль предназначен для установки рядом с контролируемым им выключателем (в том же помещении или на расстоянии до 10 м) без кратковременного наблюдения; и до 100м с коротким наблюдением. Устройство End of Line представляет собой резистор 100 кОм.
ADR-805 занимает один адрес. Адрес хранится в энергонезависимой памяти модуля и может быть запрограммирован или проверен с помощью адресно-аналогового извещателя PROG-4000 и программатора принадлежностей. Дополнительную информацию см. в техническом руководстве PROG-4000.
ADR-805 включает в себя встроенный индикаторный светодиод, который мигает при обращении к контрольной панели и фиксируется при тревоге.
Модуль ADR-805 контролируется контрольной панелью и связывается с ней через SLC.

ADR-805 – без кратковременного наблюдения (короткое замыкание = активация)

ADR-805 – с коротким контролем (короткое замыкание = неисправность, 3,9 кОм = активация)
