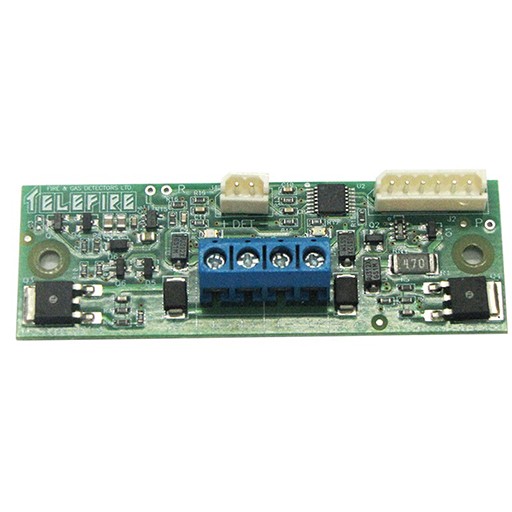

Modul de izolare a liniei de scurtcircuit LI-3000E

Izolatoarele de linie de scurtcircuit LI-3000 și LI-3000E sunt proiectate pentru a fi utilizate în circuitul de linie de semnal (SLS) al panourilor de control adresabile Telefire.
Dispozitivele sunt conectate și alimentate de SLC și sunt utilizate pentru protecția la scurtcircuit prin deconectarea scurtcircuitului de restul SLC.
LI-3000 necesită o adresă care este setată de programatorul PROG-4000.

LI-3000 și LI-3000E vă permit să conectați bucla SLC în buclă închisă (NFPA Stil 6 Clasa A), precum și cablare în T ramificată (NFPA Stil 4 Clasa B).
Configurația de clasă A nu reduce debitul sistemului. Pentru a instala o balama Clasa A NFPA Stil 6 într-un ADR-3000, este necesar un minim de 3 LI-3000 per balama.

Fiecare buclă SLC este capabilă să adreseze 127 de dispozitive, inclusiv adrese ocupate de module LI-3000. O singură placă de linie stub configurată ca Clasa A poate adresa până la 127 de adrese (inclusiv izolatoarele de linie LI-3000), în timp ce o placă de linie cu două bucle poate adresa până la 254 de adrese (inclusiv izolatoarele de linie LI-3000) în două bucle de clasă A.
