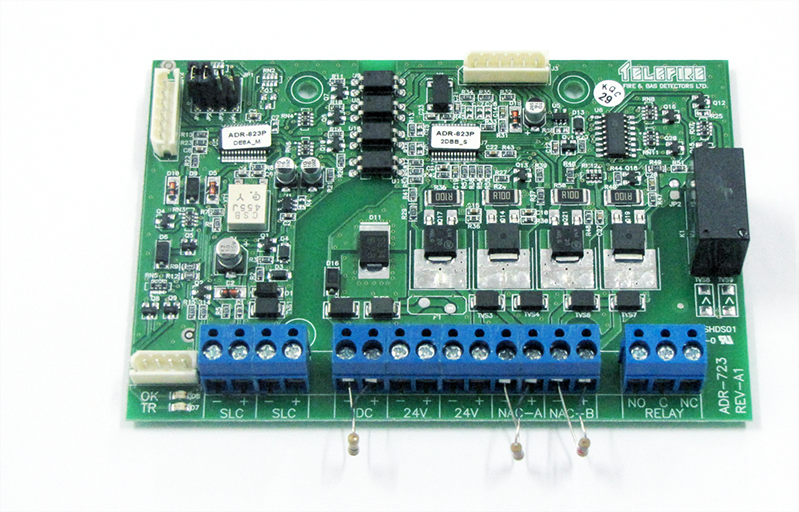

Modul de ieșire de mare putere adresabil ADR-723

ADR-723 este un modul de control de intrare/ieșire cu trei canale care conține două circuite de ieșire (NAC – Circuit de alarmă de notificare) și un singur circuit de intrare (IDC – Circuitul dispozitivului de inițiere). Acest modul este destinat utilizării oriunde este nevoie de mai multe module de ieșire și de intrare pentru a efectua funcții de supraveghere, alarmă și stingere automată.
ADR-723 acționează ca o interfață între un panou de control adresabil ADR-3000 și dispozitivele convenționale de avertizare, alarmă și activare, cum ar fi sirene, stroboscop, dispozitive automate de stingere, presostate, supape și debit-interruptoare.
ADR-723 controlează două linii de ieșire cu 2 fire. Ambele ieșiri sunt ieșiri cu „polaritate inversă”. Ieșirea A activează un releu suplimentar cu contact uscat.
În plus, unitatea include un circuit de intrare cu două fire (IDC) destinat conectării la un comutator de flux sau un buton de alarmă ca adresă separată sau un presostat de supraveghere care partajează aceeași adresă ca și NAC A.
ADR-723 are patru configurații care sunt stabilite prin jumperi de pe modul. Proprietățile logice și numărul de adrese sunt selectate în consecință.
ADR-723 comunică și este controlat de panoul de control prin circuitul SLC și primește 24 Vdc de la panoul de control sau o sursă de alimentare locală adresabilă, cum ar fi TPS-34A de la Telefire.
Modulul raportează starea de supraveghere a sarcinilor conectate către panoul de control. Starea circuitului de sarcină este raportată ca circuit deschis sau scurtcircuit.
ADR-723 ocupă una până la trei adrese consecutive (în funcție de setarea jumperilor), prima dintre acestea fiind programată de PROG-4000.
