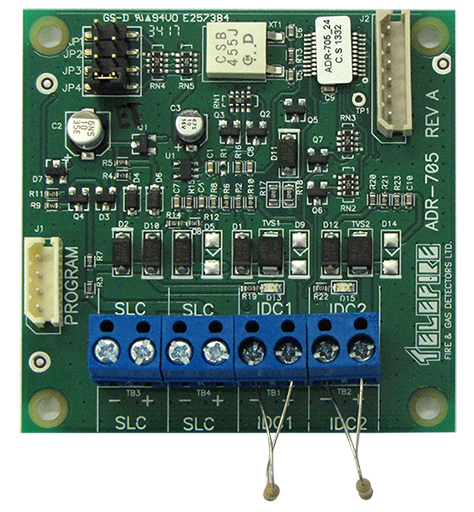

Abordare modul de interfață cu două comutatoare ADR-705

Modulul de intrare a comutatorului ADR-705 interfață între panourile de comandă Telefire și un dispozitiv de inițiere nealimentat, cum ar fi un comutator de presiune, un comutator de alarmă, un comutator de supapă, un comutator de debit pentru sprinklere, un comutator de debit de gaz de incendiu, un comutator de inundație sau un comutator de control.
Modulul este alimentat de SLC și nu necesită o intrare de 24 V DC.

Intrarea modulului este monitorizată pentru scurtcircuit, circuit deschis, alarmă și stare normală. Dispozitivul final este un rezistor de 20 kΩ. Jumperele de configurare vă permit să selectați modul de funcționare fără supraveghere pe termen scurt (adică un scurtcircuit este considerat o alarmă sau activare) sau cu supraveghere pe termen scurt (adică o rezistență de 3,9 kΩ este considerată o alarmă sau activare, iar un scurtcircuit este considerată o alarmă sau activare). circuitul este considerat o condiție de alarmă).

Modulul este conceput pentru a fi instalat lângă comutatorul pe care îl controlează (în aceeași încăpere sau la o distanță de până la 10 m) fără monitorizare pe termen scurt; și până la 100 m cu observație scurtă. Dispozitivul de sfârșit de linie este un rezistor de 20 kΩ.
ADR-705 include un LED indicator încorporat care clipește când se accesează panoul de control și se blochează când apare o alarmă.
Modulul ADR-705 este controlat de panoul de control și comunică cu acesta prin SLC.
